今天，安全生产文库给大家介绍一款实用性极强的《电工安全培训教材》。该教材聚焦施工现场临时用电安全，内容系统全面，能为相关人员提供专业且实用的安全培训指导，助力规避用电风险。

　　分析该 ppt 讲的什么内容，适合什么行业领域、什么人群使用。如果涉及分段，按照以下格式输出，

　　一、培训课件概述

　　（一）核心内容

　　该课件围绕施工现场临时用电安全规范展开，以《施工现场临时用电安全技术规范》《施工现场临时用电安全技术规范实施手册》为依据，从总则、术语代号、临时用电管理等 10 个维度，详细讲解临时用电安全要点、常见问题及防护措施，同时明确配电系统、接地防雷、设备防护等关键环节的操作标准。

　　（二）适用行业领域

　　主要适用于建筑施工行业，包括房屋建筑、道路桥梁、市政工程等涉及施工现场临时用电的领域，可作为这些领域开展用电安全培训的核心资料。

　　（三）适用人群

　　建筑施工企业的电工人员，帮助其规范操作流程，提升安全操作技能。

　　施工现场的安全管理人员，助力其做好用电安全监管，及时排查安全隐患。

　　施工项目的技术人员与作业人员，使其掌握临时用电安全知识，增强安全防护意识。

　　分析该 ppt 具体讲了哪几个方面的内容，对每部分讲解的内容进行介绍。如果涉及分段，按照以下格式输出，

　　二、培训课件具体内容

　　（一）总则

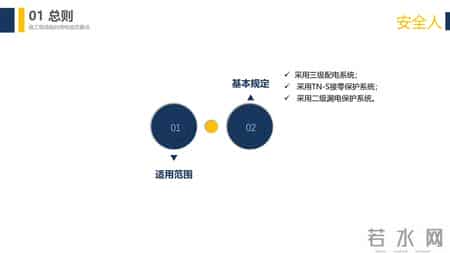

　　适用范围：明确施工现场临时用电需采用三级配电系统、TN-S 接零保护系统、二级漏电保护系统这三大核心系统。

　　三级配电系统：呈现 “总箱→分箱→开关箱→设备” 的层级结构，规定分配电箱与用电设备距离≤30m，开关箱与用电设备距离≤3m，且给出放射式配电的结构示意图。

　　TN-S 接零保护系统：解释其为工作零线（N 线）与保护零线（PE 线）分开设置的系统，说明电源中性点直接接地、电气设备外露可导电部分通过零线接地的原理，并展示正确与错误的接地保护示意图。

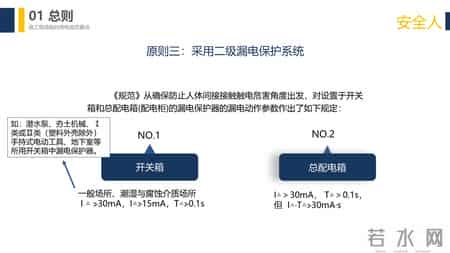

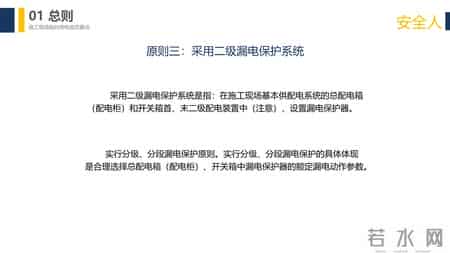

　　二级漏电保护系统：要求在总配电箱（配电柜）和开关箱首末二级配电装置设置漏电保护器，明确不同场所（一般场所、潮湿与腐蚀介质场所）漏电保护器的额定漏电动作参数（如一般场所 I△≯30mA、T△≯0.1s）。

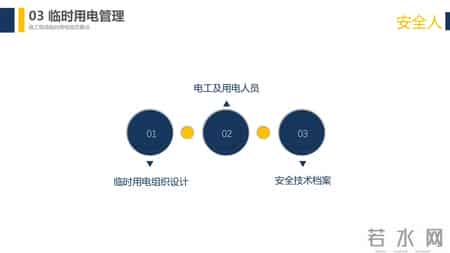

　　（二）临时用电管理

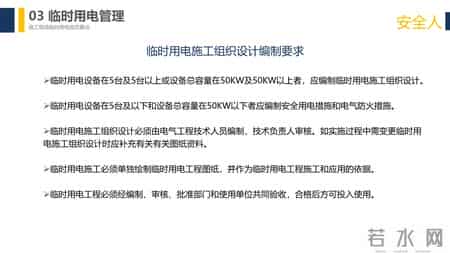

　　临时用电组织设计：规定设备数量≥5 台或总容量≥50KW 时需编制组织设计，设备数量＜5 台且总容量＜50KW 时需编制安全用电措施和电气防火措施；组织设计需由电气工程技术人员编制、技术负责人审核，变更时需补充图纸资料，且工程需经多部门验收合格后方可使用。

　　电工及用电人员：虽未展开细节，但明确其为临时用电管理的重要参与主体，需具备相应资质与能力。

　　安全技术档案：强调需建立完善的临时用电安全技术档案，记录相关设计、验收、操作等信息。

　　（三）外电线路及电气设备防护

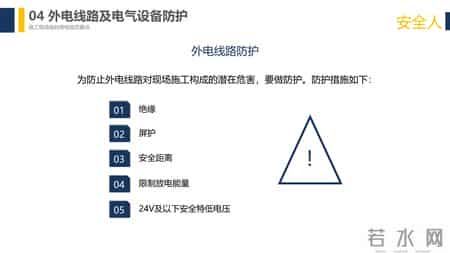

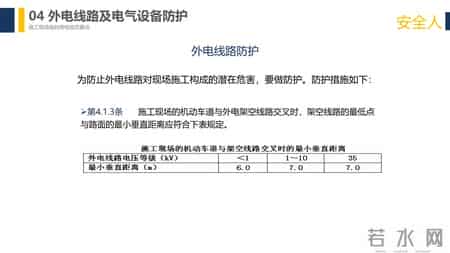

　　外电线路防护：提出绝缘、屏护、安全距离、限制放电能量、24V 及以下安全特低电压 5 类防护措施；明确在建工程不得在外电架空线路正下方施工，规定在建工程（含脚手架）与外电架空线路的最小安全操作距离（如电压＜1kV 时为 6.0m）、机动车道与外电架空线路交叉的最小垂直距离、起重机与外电架空线路的最小安全距离，以及施工现场开挖沟槽与外电埋地电缆沟槽的最小距离（≥0.5m）。

　　电气设备防护：未展开具体内容，但作为防护板块的重要组成部分，为电气设备安全使用提供方向。

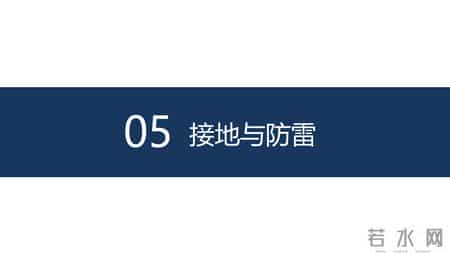

　　（四）接地与防雷

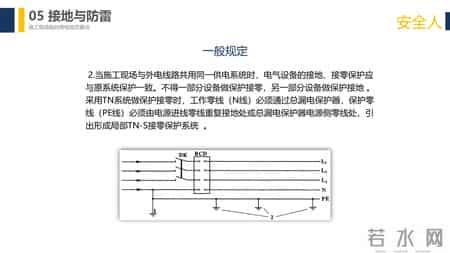

　　一般规定：在专用变压器供电的 TN-S 接零保护系统中，电气设备金属外壳必须与保护零线连接，保护零线需从指定位置引出；施工现场与外电线路共用供电系统时，接地、接零保护需与原系统一致，TN 系统保护接零时工作零线和保护零线需按规定引出。

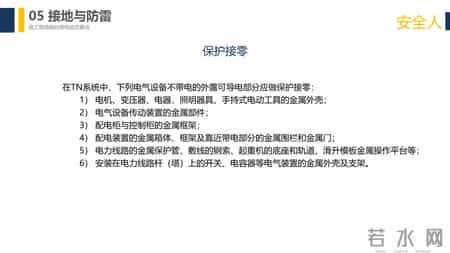

　　保护接零：明确 TN 系统中需做保护接零的电气设备外露可导电部分，包括电机、变压器、配电柜框架、电力线路金属保护管等。

　　接地与接地电阻：未展开细节，为接地电阻标准、接地方式等内容提供框架。

　　防雷：未展开具体措施，强调施工现场需做好防雷防护，避免雷击风险。

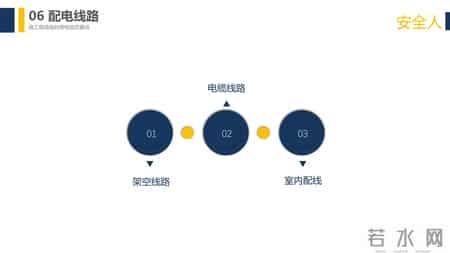

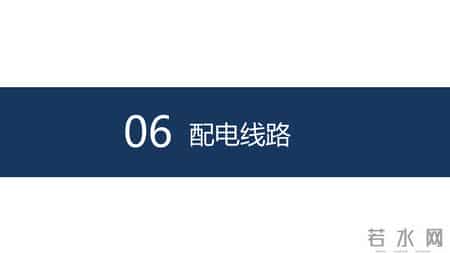

　　（五）配电线路

　　架空线路：未展开细节，为架空线路的敷设标准、选材要求等提供方向。

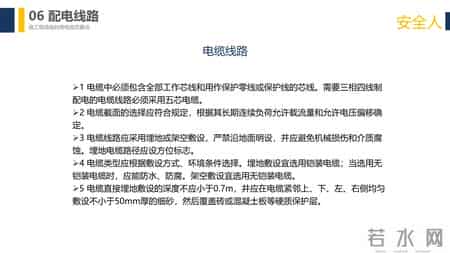

　　电缆线路：规定电缆需包含全部工作芯线和保护芯线，三相四线制配电需用五芯电缆；电缆截面需根据负荷和电压偏移选择；电缆需埋地或架空敷设（严禁沿地面明设），埋地深度≥0.7m，且需敷设细砂并覆盖硬质保护层；电缆类型需根据敷设方式和环境选择。

　　室内配线：未展开具体内容，为室内线路布置、安全标准等提供参考。

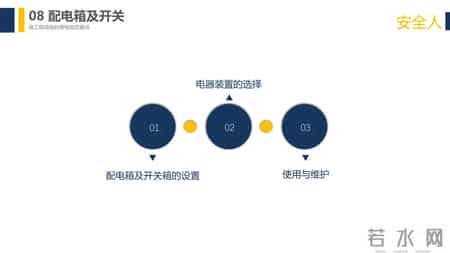

　　（六）配电箱及开关

　　配电箱及开关箱的设置：总配电箱需靠近电源，分配电箱需靠近用电设备（与开关箱距离≤30m），开关箱与固定式用电设备距离≤3m；严禁一个开关箱控制 2 台及以上用电设备，动力与照明开关箱需分设；固定式配电箱中心点与地面垂直距离为 1.4~1.6m，移动式为 0.8~1.6m；N、PE 线需通过专用端子板连接，进出线口需设在箱体下底面，箱体需防雨防尘。

　　电器装置的选择：总配电箱需装设电压表、总电流表、电度表等，分配电箱需装总隔离开关、分路隔离开关及断路器（或熔断器），开关箱必须装设隔离开关。

　　使用与维护：未展开细节，强调需做好配电箱及开关的日常使用与维护工作。

　　（七）施工现场临时用电常见问题

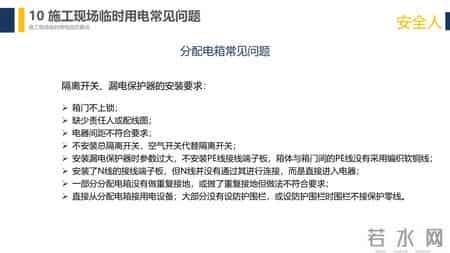

　　分配电箱常见问题：包括箱门不上锁、缺少责任人或配线图、电器间距不达标、用空气开关代替总隔离开关、漏电保护器参数过大、PE 线接线不规范、重复接地不符合要求、直接从分配电箱接设备、缺少防护围栏或围栏未接保护零线等。

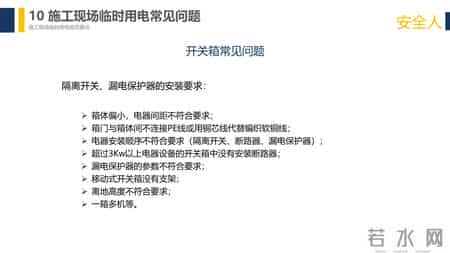

　　开关箱常见问题：涵盖箱体偏小、箱门与箱体 PE 线连接不规范、电器安装顺序错误、大功率设备开关箱未装断路器、漏电保护器参数不达标、移动式开关箱无支架、离地高度不符合要求、一箱多机等。

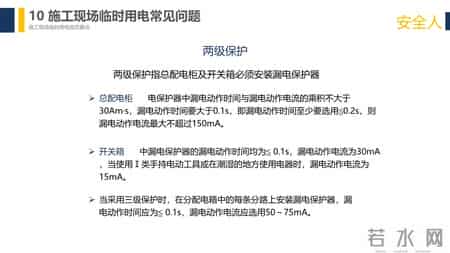

　　两级保护：明确总配电柜与开关箱必须安装漏电保护器，总配电柜漏电动作时间与电流乘积≤30mAs（动作时间＞0.1s），开关箱漏电动作时间≤0.1s（一般场所电流 30mA，潮湿或 Ⅰ 类手持工具使用时 15mA）；若采用三级保护，分配电箱分路需装漏电保护器（动作时间≤0.1s，电流 50~75mA）。

　　通过学习，对预期达到的效果的分析。如果涉及分段，按照以下格式输出，

　　三、预期学习效果

　　（一）知识掌握层面

　　学员能全面掌握施工现场临时用电的核心规范，包括三大配电保护系统（三级配电、TN-S 接零保护、二级漏电保护）的原理与应用要求，明确外电线路防护、接地防雷、配电线路、配电箱及开关等关键环节的标准与参数。

　　学员能准确识别施工现场临时用电的常见问题，如分配电箱箱门不上锁、开关箱一箱多机、漏电保护器参数不达标等，了解问题产生的风险与危害。

　　（二）技能提升层面

　　电工人员能依据课件内容规范操作流程，正确搭建三级配电系统、连接 TN-S 接零保护系统，合理选择与安装漏电保护器，确保临时用电设备的安全运行。

　　安全管理人员能运用所学知识开展用电安全检查，对照规范排查外电线路防护距离不足、接地防雷措施不到位等隐患，制定有效的整改方案。

　　（三）意识与管理层面

　　所有学员的用电安全意识得到显著提升，充分认识到临时用电安全对施工安全的重要性，在工作中自觉遵守安全规范，避免违规操作。

　　施工企业能以课件为依据完善临时用电管理制度，明确各岗位人员职责，规范临时用电组织设计、验收、档案管理等流程，提升施工现场用电安全管理水平，减少用电安全事故的发生。
