电力安全工作规程变电部分——保证安全的技术措施

　　电气设备工作：安全技术措施详解

　　1. 总结

　　在电气设备上工作，需由运维人员或有权执行操作的人员落实停电、验电、接地、悬挂标示牌和装设遮栏（围栏） 四项核心安全技术措施；停电需断开各方面电源并确保有明显断开点，验电需用合格验电器并遵循直接或间接验电规则，接地要采用规范接地线并按正确顺序装拆，悬挂标示牌和装设遮栏（围栏）需根据作业场景精准设置，且各项措施均有明确的电压等级适配要求、安全距离标准及操作规范。

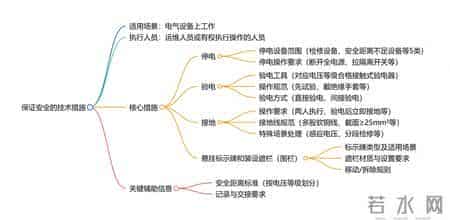

　　2. 思维导图

　　3. 详细总结

　　一、总则

　　 核心要求：在电气设备上工作，需执行四项保证安全的技术措施，分别为停电、验电、接地、悬挂标示牌和装设遮栏（围栏）

　　 执行主体：运维人员或有权执行操作的人员

　　二、停电措施

　　1. 需停电的设备范围

　　 检修的设备；

　　 与作业人员正常活动范围距离小于表3规定的设备；

　　 35kV及以下设备处工作，安全距离大于表3但小于表1，且无绝缘隔板、安全遮栏的设备；

　　 带电部分在作业人员前后、两侧、上下且无可靠安全措施的设备；

　　 其他需要停电的设备。

　　2. 停电操作规范

　　 需将各方面电源完全断开，星形接线设备的中性点视为带电设备；

　　 禁止仅经断路器（开关）或换流器闭锁隔离电源的设备上工作，需拉开隔离开关（刀闸）或拉至试验/检修位置，确保有明显断开点；

　　 与停电设备相关的变压器和电压互感器，需各侧断开防止反送电；

　　 断开断路器（开关）、隔离开关（刀闸）的控制电源和合闸能源，锁住操作把手；

　　 难以完全断开电源的设备，可拆除其与电源的电气连接。

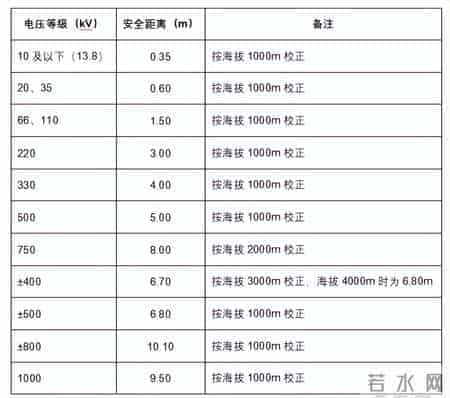

　　3. 安全距离标准（表3节选及核心要求）

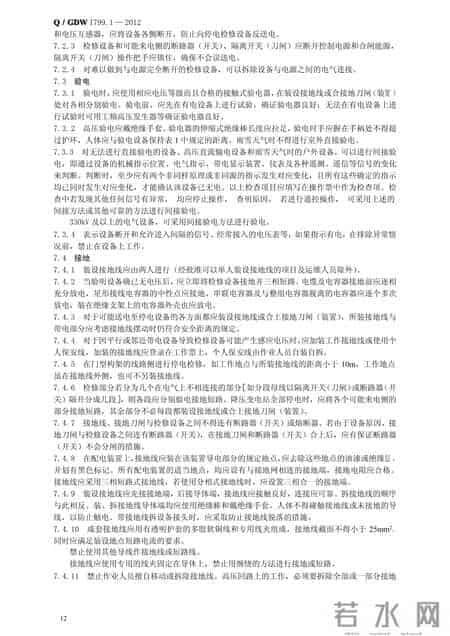

　　三、验电措施

　　1. 验电工具要求：使用相应电压等级且合格的接触式验电器，验电前需在有电设备上试验确证良好，无法试验时可用工频高压发生器。

　　2. 操作规范

　　 高压验电需戴绝缘手套，绝缘棒长度拉足，手不超过护环，人体与设备保持表1规定距离；

　　 雨雪天气禁止室外直接验电；

　　 330kV及以上设备、无法直接验电的设备、高压直流输电设备，可采用间接验电，需至少两个非同源/非同一原理指示对应变化方可确认无电；

　　 信号、电压表指示有电时，排除异常前禁止工作。

　　四、接地措施

　　1. 基本操作要求

　　 装设接地线一般由两人进行（经批准的单人项目及运维人员除外）；

　　 验明无电压后，立即将检修设备接地并三相短路；

　　 电缆及电容器接地前需逐相充分放电，星形接线电容器中性点、串联电容器及脱离整组的电容器需特殊放电。

　　2. 接地线规范

　　 材质：有透明护套的多股软铜线，截面不得小于25mm2，需满足短路电流要求；

　　 装设位置：配电装置导电部分规定地点（去除油漆/绝缘层，有黑色标记），与接地网相连且接地电阻合格；

　　 装拆顺序：先接接地端，后接导体端；拆除顺序相反，均需使用绝缘棒和戴绝缘手套；

　　 固定方式：专用线夹固定，禁止缠绕。

　　3. 特殊场景处理

　　 可能送电至停电设备的各方面均需装设接地线或合接地刀闸，考虑接地线摆动后的安全距离；

　　 平行/邻近带电设备可能产生感应电压时，加装工作接地线或个人保安线（作业人员自装自拆）；

　　 工作地点与接地线距离小于10m时，可不另装接地线；

　　 分段检修的电气不相连接部分，需分别验电接地短路；

　　 接地线与检修设备间不得连有断路器（开关）或熔断器，特殊情况需有防分闸措施。

　　4. 管理要求

　　 禁止擅自移动或拆除接地线，特殊工作需经运维人员（或调控人员）许可，工作后立即恢复；

　　 接地线及存放位置编号一致，装拆做好记录并交接班交代清楚。

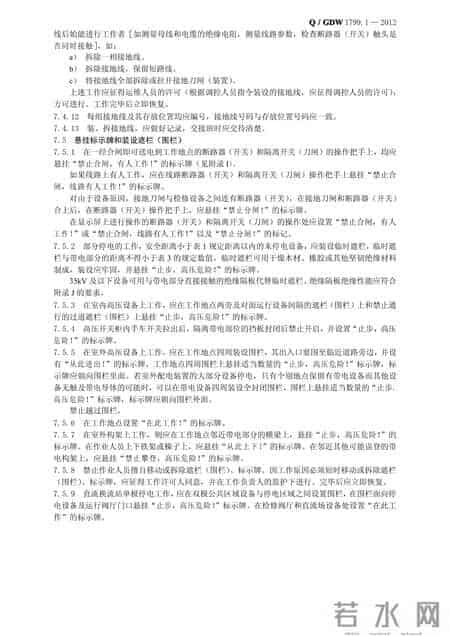

　　五、悬挂标示牌和装设遮栏（围栏）措施

　　1. 标示牌类型及适用场景

　　 “禁止合闸，有人工作！”：一经合闸可送电到工作地点的断路器（开关）、隔离开关（刀闸）操作把手及显示屏操作处；

　　 “禁止合闸，线路有人工作！”：线路上有人工作时，线路断路器（开关）、隔离开关（刀闸）操作把手；

　　 “禁止分闸！”：接地刀闸与检修设备间连有断路器（开关）时，该断路器（开关）操作把手；

　　 “止步，高压危险！”：临时遮栏、室内高压设备工作地点两旁及对面遮栏、高压开关柜隔离挡板、室外围栏、室外构架邻近带电部分横梁；

　　 “从此进出！”：室外工作地点围栏出入口；

　　 “在此工作！”：工作地点、检修阀厅和直流场设备处；

　　 “从此上下！”：作业人员上下铁架或梯子；

　　 “禁止攀登，高压危险！”：邻近可能误登的带电构架。

　　2. 遮栏（围栏）设置要求

　　 材质：临时遮栏可用干燥木材、橡胶或其他坚韧绝缘材料，35kV及以下设备可用绝缘隔板代替；

　　 室外工作：四周装设围栏，出入口围至临近道路；大部分设备停电时，带电设备四周装全封闭围栏，标示牌朝向围栏外面；

　　 直流换流站单极停电：双极公共区域与停电区域间设围栏，围栏面向停电设备及运行阀厅门口挂“止步，高压危险！”。

　　3. 管理要求：禁止擅自移动或拆除，因工作需短时操作的，需经工作许可人同意并在工作负责人监护下进行，完毕后立即恢复。

　　4. 关键问题

　　问题1：在电气设备上工作的四项核心安全技术措施是什么？执行主体是谁？

　　答案：四项核心安全技术措施为停电、验电、接地、悬挂标示牌和装设遮栏（围栏） ；执行主体是运维人员或有权执行操作的人员。

　　问题2：高压验电需遵守哪些关键操作规范？间接验电的适用场景及判断标准是什么？

　　答案：高压验电的关键操作规范：①使用相应电压等级且合格的接触式验电器，验前需确证验电器良好；②戴绝缘手套，绝缘棒拉足长度，手不超过护环，人体与设备保持规定安全距离；③雨雪天气禁止室外直接验电。

　　间接验电的适用场景：无法直接验电的设备、高压直流输电设备、雨雪天气的户外设备、330kV及以上电气设备。

　　判断标准：至少有两个非同样原理或非同源的指示发生对应变化，且所有确定指示均同时对应变化，方可确认设备无电，相关检查需填入操作票。

　　问题3：装设和拆除接地线的核心要求有哪些（包括人员、顺序、材质、管理）？

　　答案：①人员要求：一般由两人进行（经批准的单人项目及运维人员除外）；②操作顺序：装设时先接接地端后接导体端，拆除时顺序相反，装拆均需使用绝缘棒和戴绝缘手套；③材质与规格：采用有透明护套的多股软铜线，截面不得小于25mm2，满足装设地点短路电流要求，用专用线夹固定，禁止缠绕；④管理要求：禁止擅自移动或拆除，特殊情况需经许可并及时恢复；接地线与存放位置编号一致，装拆做好记录并交接班交代清楚。
